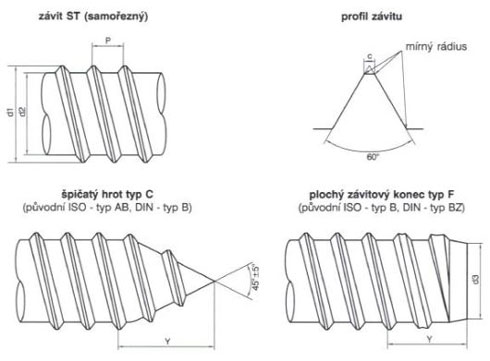

Samorezný závit a závitové konce podľa normy ISO 1478 (DIN 7970)

Samorezný
závit
ST1,5 ST1,9 ST2,2 ST2,6 ST2,9 ST3,3 ST3,5 ST3,9 ST4,2 ST4,8 ST5,5 ST6,3 ST8 ST9,5
P 0,5 0,6 0,8 0,9 1,1 1,3 1,3 1,4 1,4 1,6 1,8 1,8 2,1 2,1
d1 max. 1,52 1,9 2,24 2,57 2,9 3,3 3,53 3,91 4,22 4,8 5,46 6,25 8 9,65
min. 1,38 1,76 2,1 2,43 2,76 3,12 3,35 3,73 4,04 4,62 5,28 6,03 7,78 9,43
d2 max. 0,91 1,24 1,63 1,9 2,18 2,39 2,64 2,92 3,1 3,58 4,17 4,88 6,2 7,85
min. 0,84 1,17 1,52 1,8 2,08 2,29 2,51 2,77 2,95 3,43 3,99 4,7 5,99 7,59
d3 max. 0,79 1,12 1,47 1,73 2,01 2,21 2,41 2,67 2,84 3,3 3,86 4,55 5,84 7,44
min. 0,69 1,02 1,37 1,6 1,88 2,08 2,26 2,51 2,69 3,12 3,68 4,34 5,64 7,24
Y max. Typ C 1,4 1,6 2 2,3 2,6 3 3,2 3,5 3,7 4,3 5 6 7,5 8
Typ F 1,1 1,2 1,6 1,8 2,1 2,5 2,5 2,7 2,8 3,2 3,6 3,6 4,2 4,2

Podľa medzinárodnej dohody sa samorezné skrutky označujú základným priemerom a skratkouST, čo znamená self-tapping (samorezný). Naviac skrutky so špičkou sú označované písmenom Ca skrutky s plochým koncom sú označované písmenom F. viď príklad ST3,5-C.
